Painel 50 Hz · Imagens

Imagens úteis sobre a eletricidade

Dez imagens para perceber e partilhar: cinco com os números do Painel e cinco com os conceitos da eletricidade. Podem ser usadas livremente, desde que se mantenha a autoria (© Aprecisa.com) e se indique o Painel 50 Hz como fonte.

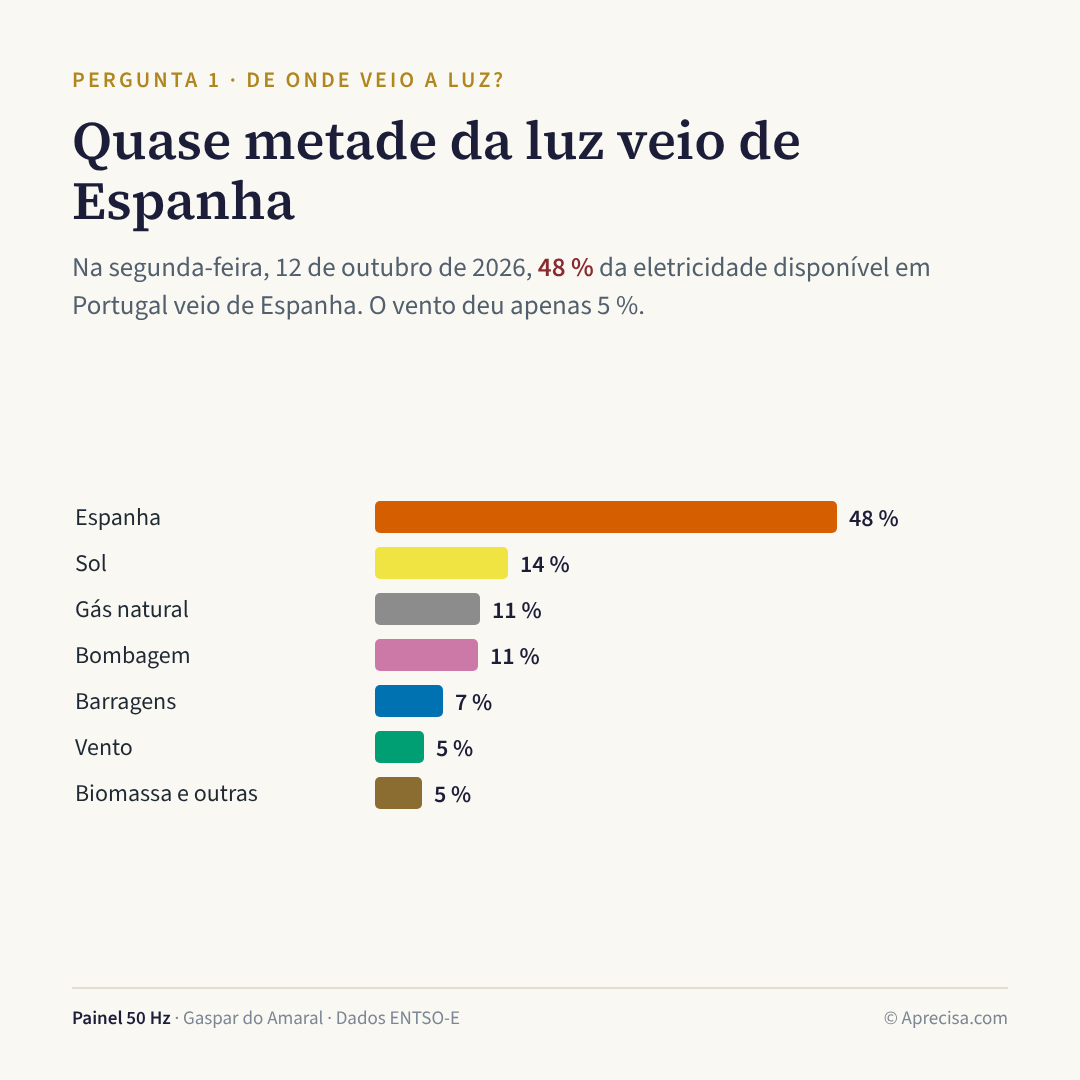

Num dia de pouco vento, quase metade da eletricidade consumida em Portugal veio de Espanha. A imagem mostra a parte de cada origem nesse dia.
Num dia de pouco vento, quase metade da eletricidade consumida em Portugal veio de Espanha. A imagem mostra a parte de cada origem nesse dia. Descarregar (PNG, 1080 × 1080)
As seis piores semanas desde 2015 para o sol e o vento. Mesmo na melhor delas, produziram pouco mais de um terço do normal.
As seis piores semanas desde 2015 para o sol e o vento. Mesmo na melhor delas, produziram pouco mais de um terço do normal. Descarregar (PNG, 1080 × 1080)

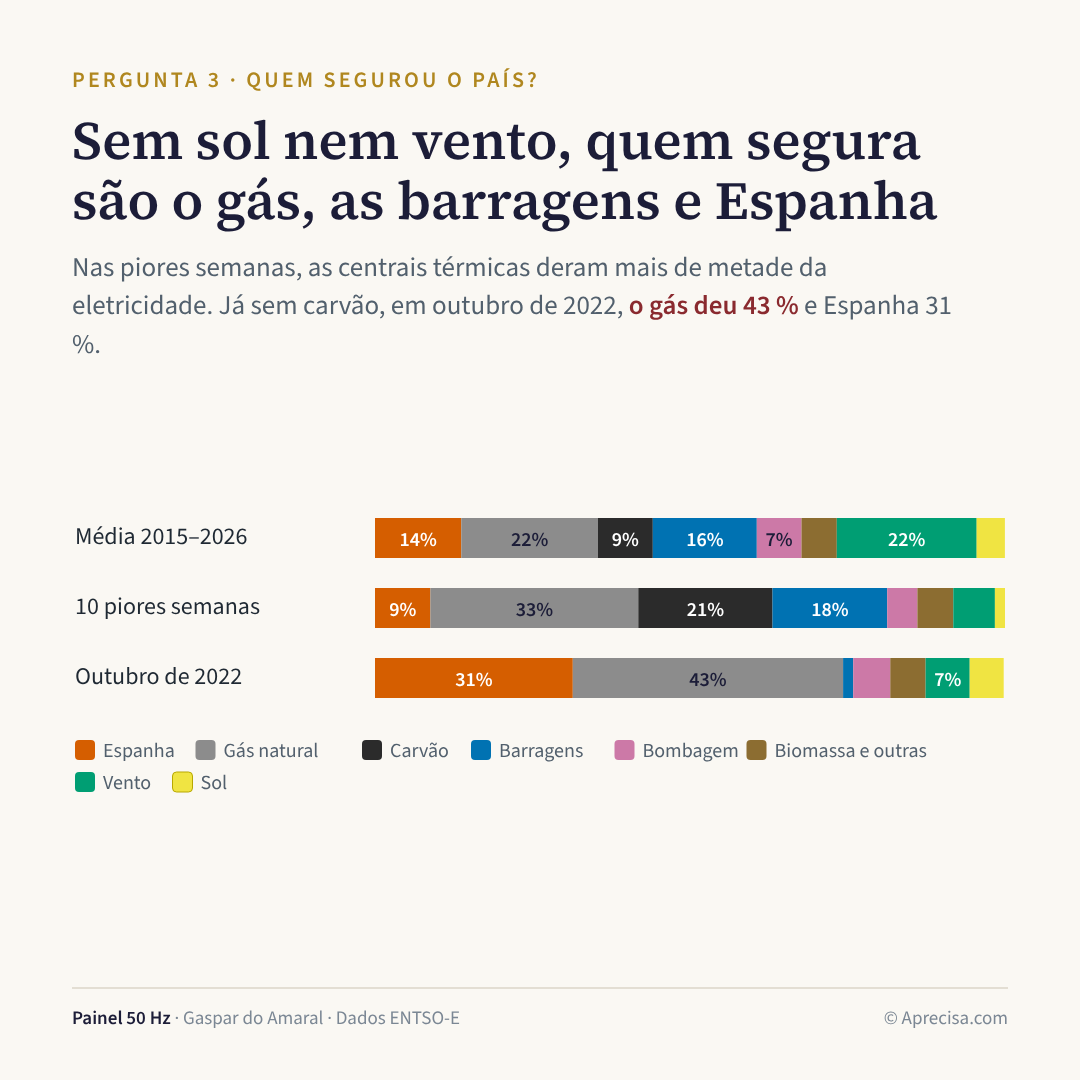

Comparação entre a média de 2015–2026, as dez piores semanas e a pior semana recente: quem forneceu a eletricidade, em percentagem.
Comparação entre a média de 2015–2026, as dez piores semanas e a pior semana recente: quem forneceu a eletricidade, em percentagem. Descarregar (PNG, 1080 × 1080)

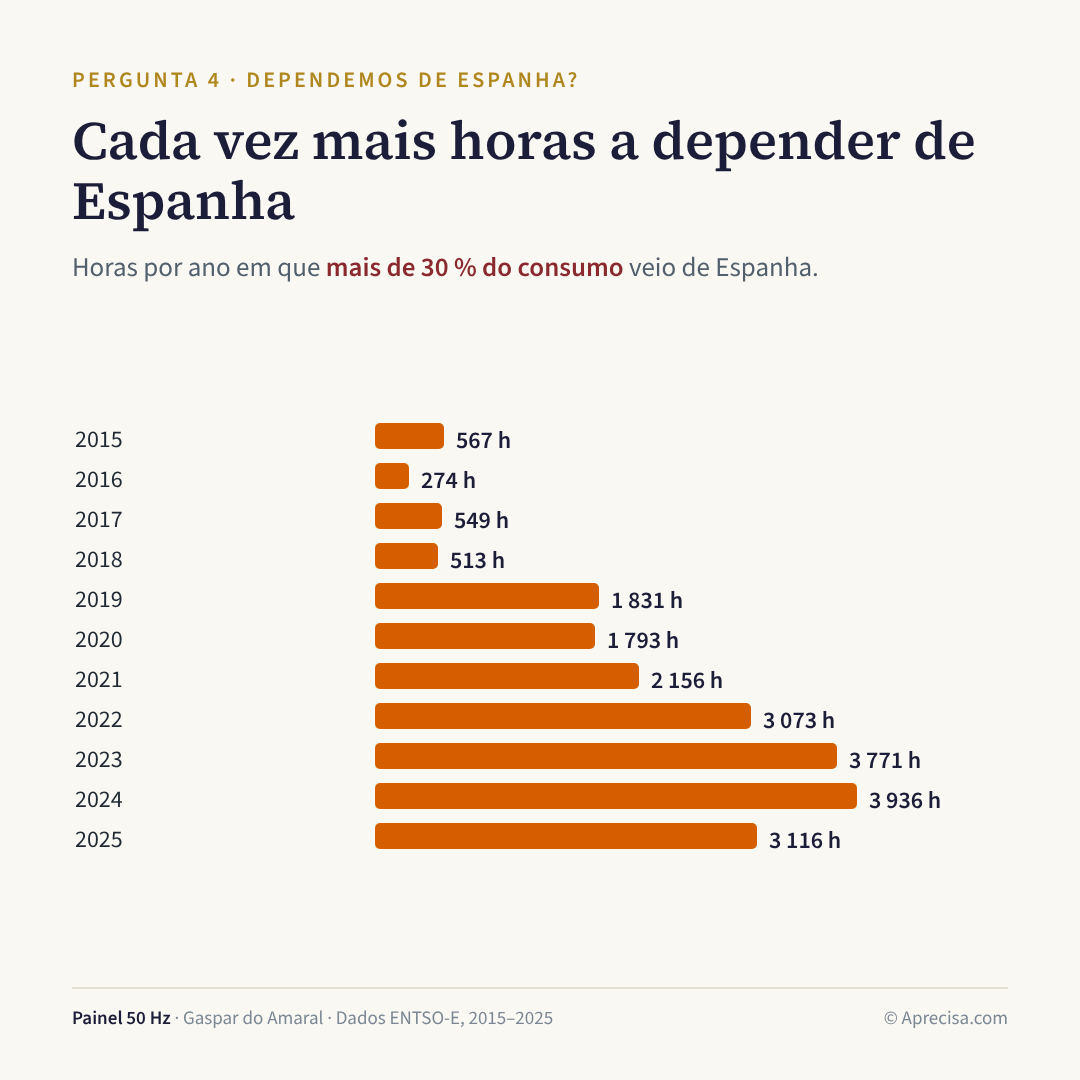

O número de horas em que mais de 30 % da eletricidade veio de Espanha passou de cerca de 500 por ano até 2018 para mais de 3 000 desde 2022.
O número de horas em que mais de 30 % da eletricidade veio de Espanha passou de cerca de 500 por ano até 2018 para mais de 3 000 desde 2022. Descarregar (PNG, 1080 × 1080)

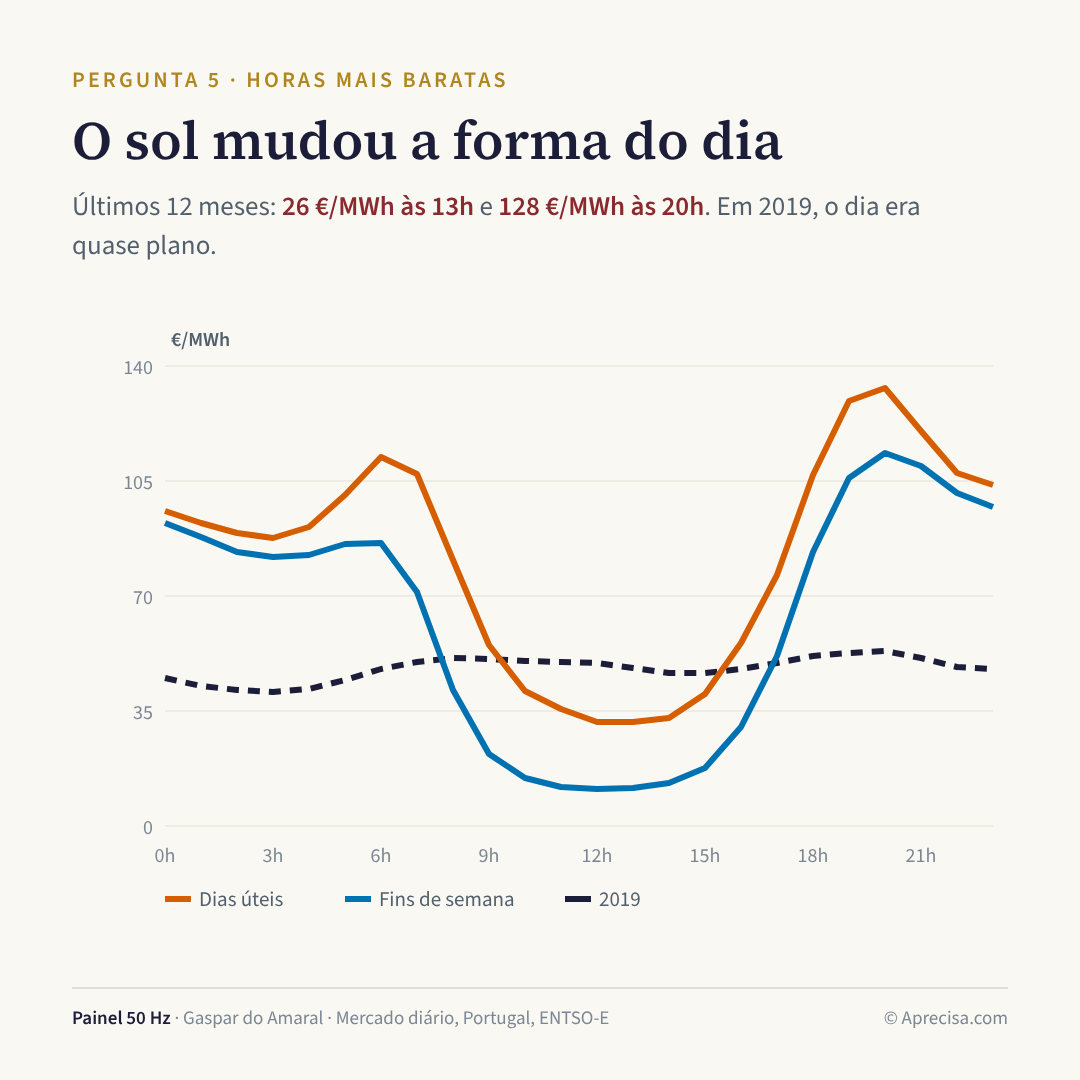

Preço médio da eletricidade em cada hora do dia, nos últimos 12 meses e em 2019. O sol do meio-dia afunda o preço; o fim da tarde é a hora mais cara.
Preço médio da eletricidade em cada hora do dia, nos últimos 12 meses e em 2019. O sol do meio-dia afunda o preço; o fim da tarde é a hora mais cara. Descarregar (PNG, 1080 × 1080)

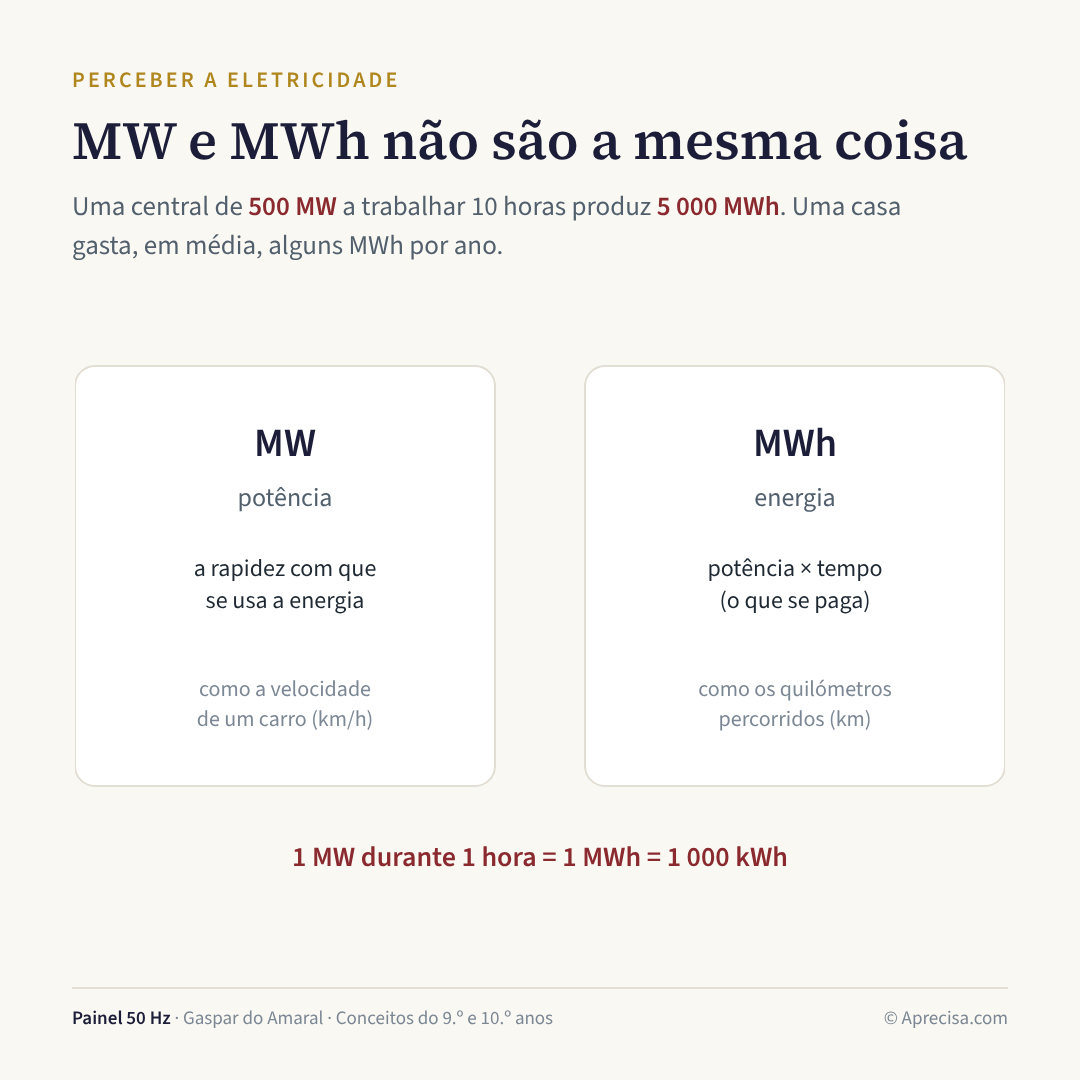

A diferença entre potência (MW) e energia (MWh), com a comparação entre velocidade e distância.
A diferença entre potência (MW) e energia (MWh), com a comparação entre velocidade e distância. Descarregar (PNG, 1080 × 1080)

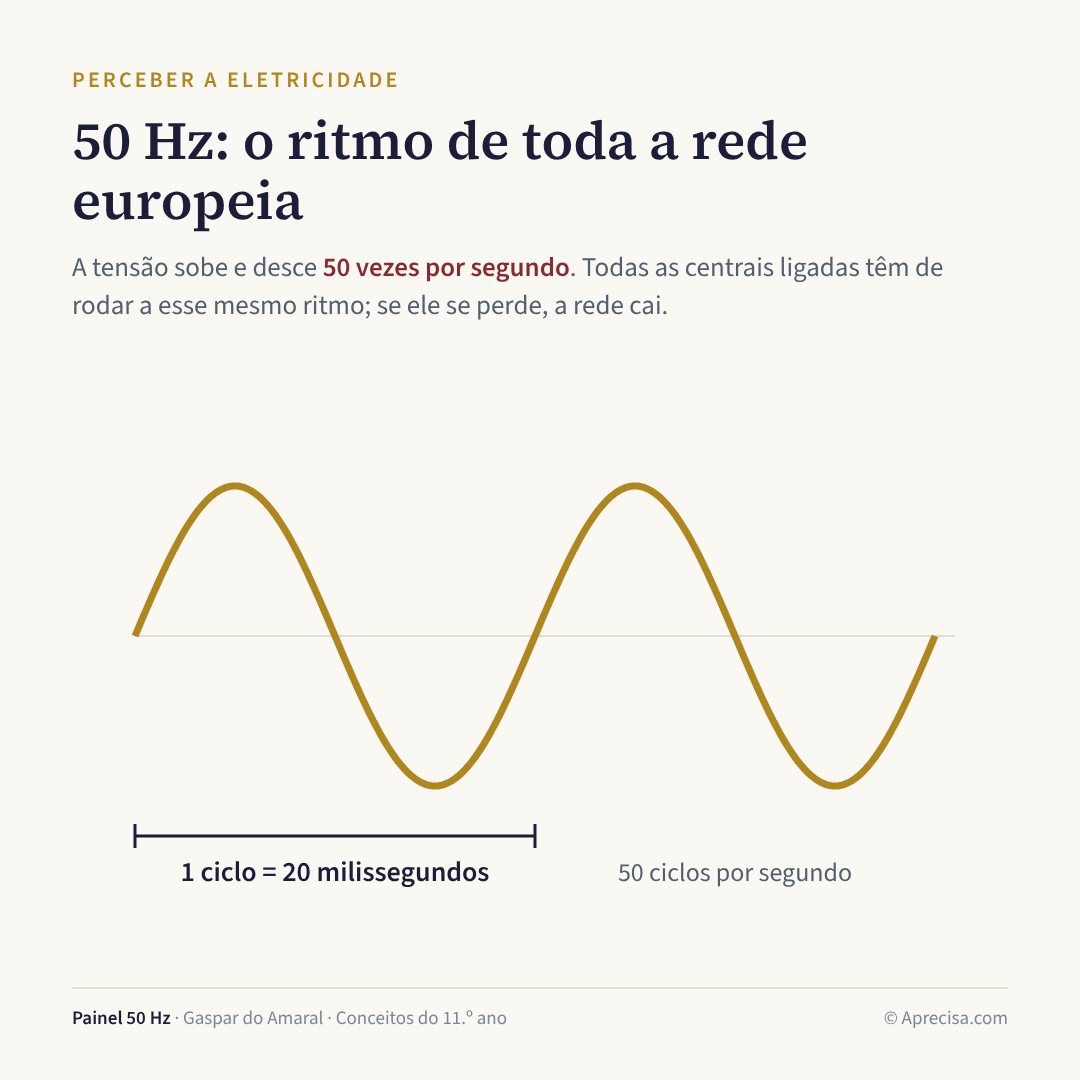

O que significa a frequência de 50 Hz: um ciclo completo de 20 milissegundos, repetido 50 vezes por segundo, em toda a rede síncrona.
O que significa a frequência de 50 Hz: um ciclo completo de 20 milissegundos, repetido 50 vezes por segundo, em toda a rede síncrona. Descarregar (PNG, 1080 × 1080)

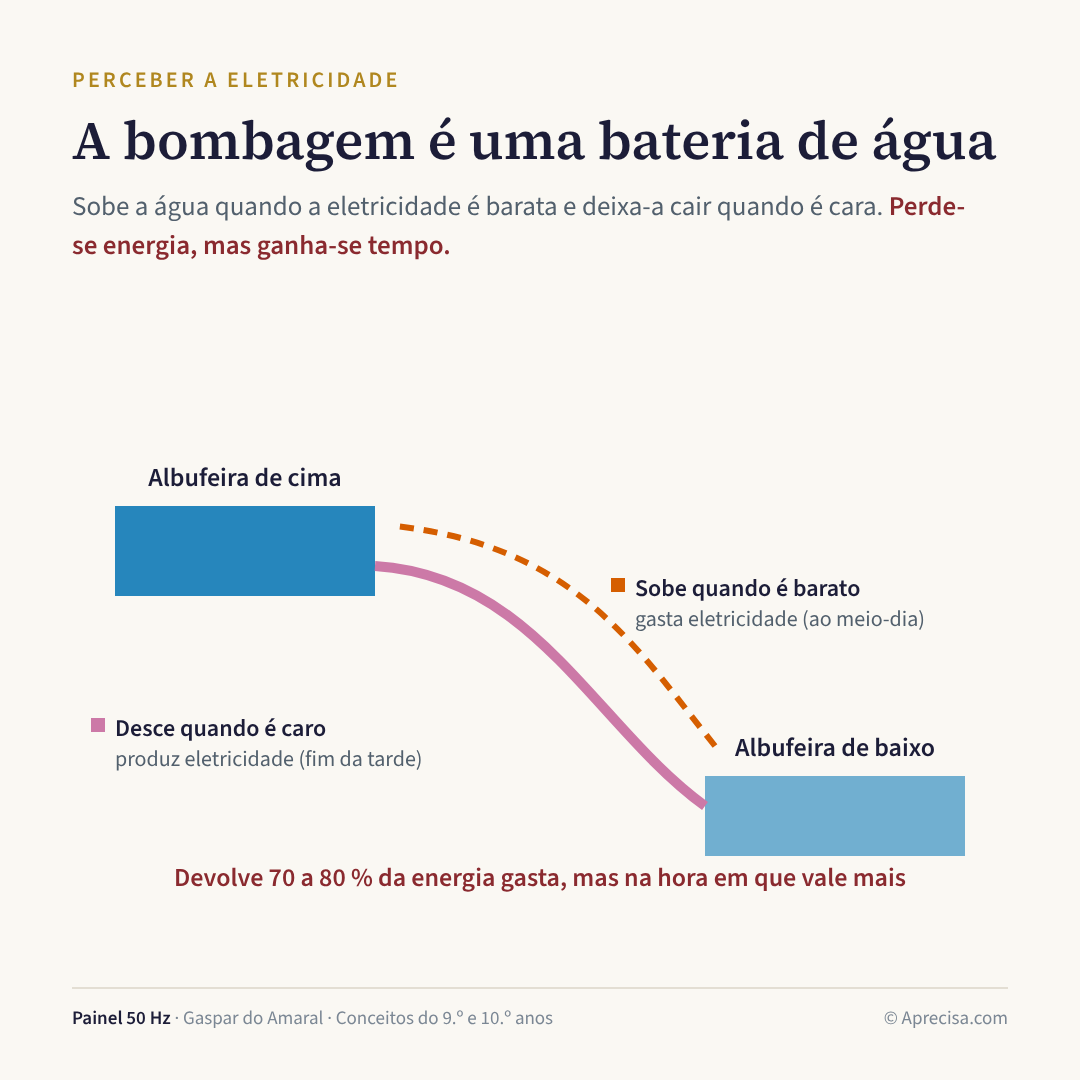

Como funciona a bombagem: duas albufeiras, uma acima da outra. O rendimento de 70 a 80 % é típico destas instalações.
Como funciona a bombagem: duas albufeiras, uma acima da outra. O rendimento de 70 a 80 % é típico destas instalações. Descarregar (PNG, 1080 × 1080)
A diferença entre centrais com massas girantes, que dão inércia à rede, e fontes ligadas por eletrónica de potência, que só a dão se forem preparadas para isso (grid-forming).
A diferença entre centrais com massas girantes, que dão inércia à rede, e fontes ligadas por eletrónica de potência, que só a dão se forem preparadas para isso (grid-forming). Descarregar (PNG, 1080 × 1080)

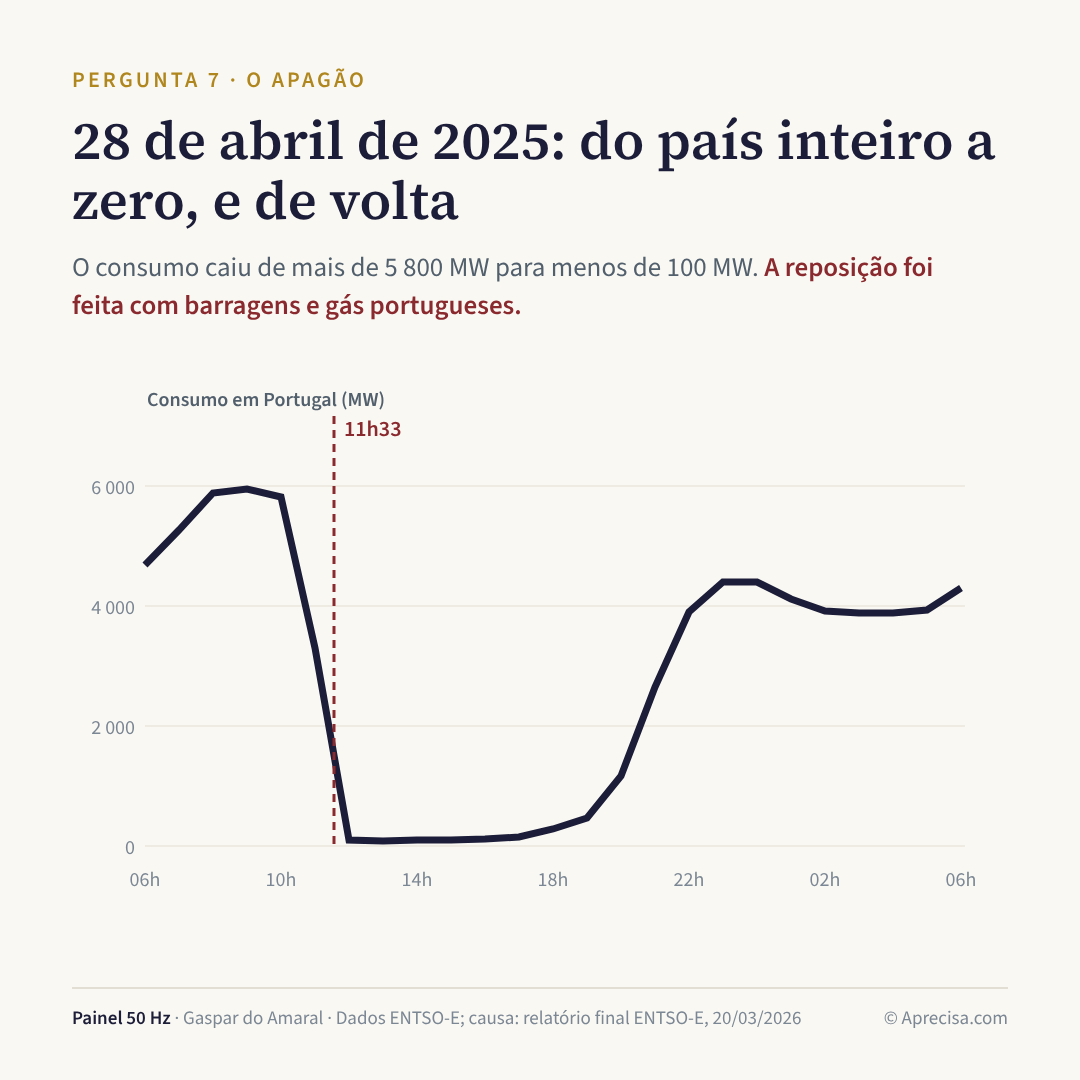

O consumo de eletricidade em Portugal hora a hora, das 6h de 28 de abril às 6h de 29 de abril de 2025.
O consumo de eletricidade em Portugal hora a hora, das 6h de 28 de abril às 6h de 29 de abril de 2025. Descarregar (PNG, 1080 × 1080)
